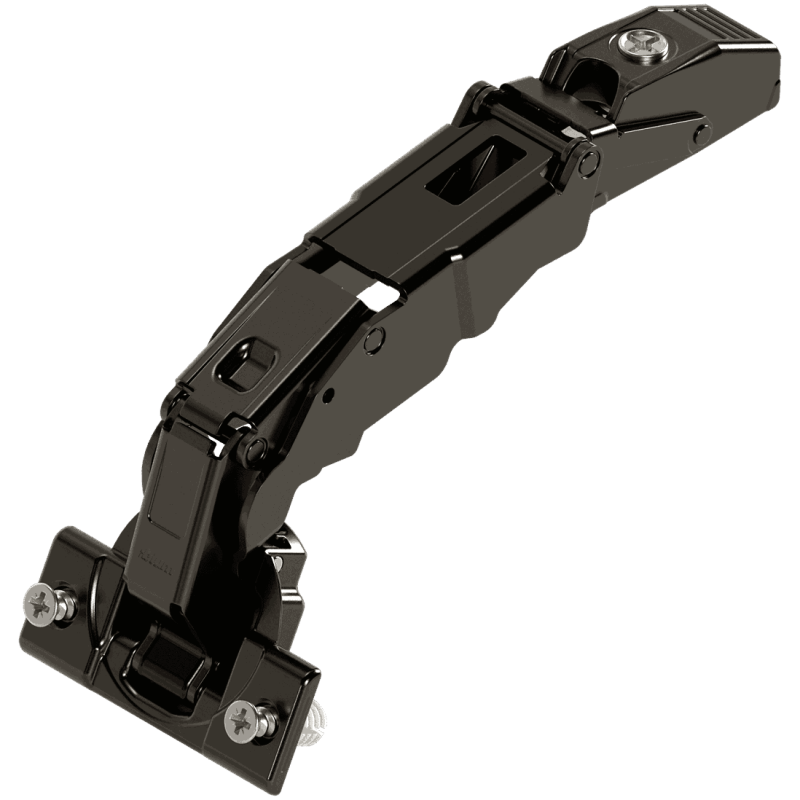

BISAGRA 155ºBLUM ATOR.SIN MUELLE 70T7550.TLMB ONIX
- Escribir un comentario
7,36 €
Impuestos incluidos
CLIP top Bisagra de ángulo abierto para entrada 0 155°,Tope angular, sin muelle, Caz.: p. Atornillar, color Negro ónix.
CLIP top Bisagra de ángulo abierto para entrada 0 70T7550.TL
Atributos técnicos:
aplicación: Bisagra de ángulo abierto para entrada 0
Acodado: Tope angular
Ángulo de apertura: 155
Mecanismo de cierre: sin muelle
variante de bisagras: con rueda libre para TIP-ON
Tipo de la tapa: 70.4503
Tipo de la tapa: 70T7504 - Tapa de cazoleta
Material de la cazoleta: Acero
acabado de la cazoleta: Negro ónix
Fijación de la cazoleta: p. atornillar
Anchura de brida: 57 mm
largo de la brida: 22 mm
Altura de brida: 3.2 mm
diámetro - taladro de la cazoleta: 35 mm
Distancia entre los taladrados: 45 mm
excentricidad d/taladrados d/fij. respecto al tal.d/cazoleta: 9.5 mm
profundidad de taladrado - cazoleta: 11.7 mm
cota mínima de taladrado: 3 mm
cota máxima de taladrado: 8 mm
material del brazo: Cinc
acabado del brazo: Negro ónix
cota de colisión (altura del brazo): 62 mm
cota fija/ajuste de fábrica: 11 mm
Tipo de ajuste de lado: con tornillo
Ajuste de lado: +/-2 mm
Tipo de ajuste de profundidad: Ajuste cómodo con espiral
Ajuste de profundidad: +3/-2 mm
Juego de puerta: 1.5 mm
Composición de artículo: 1 pieza
